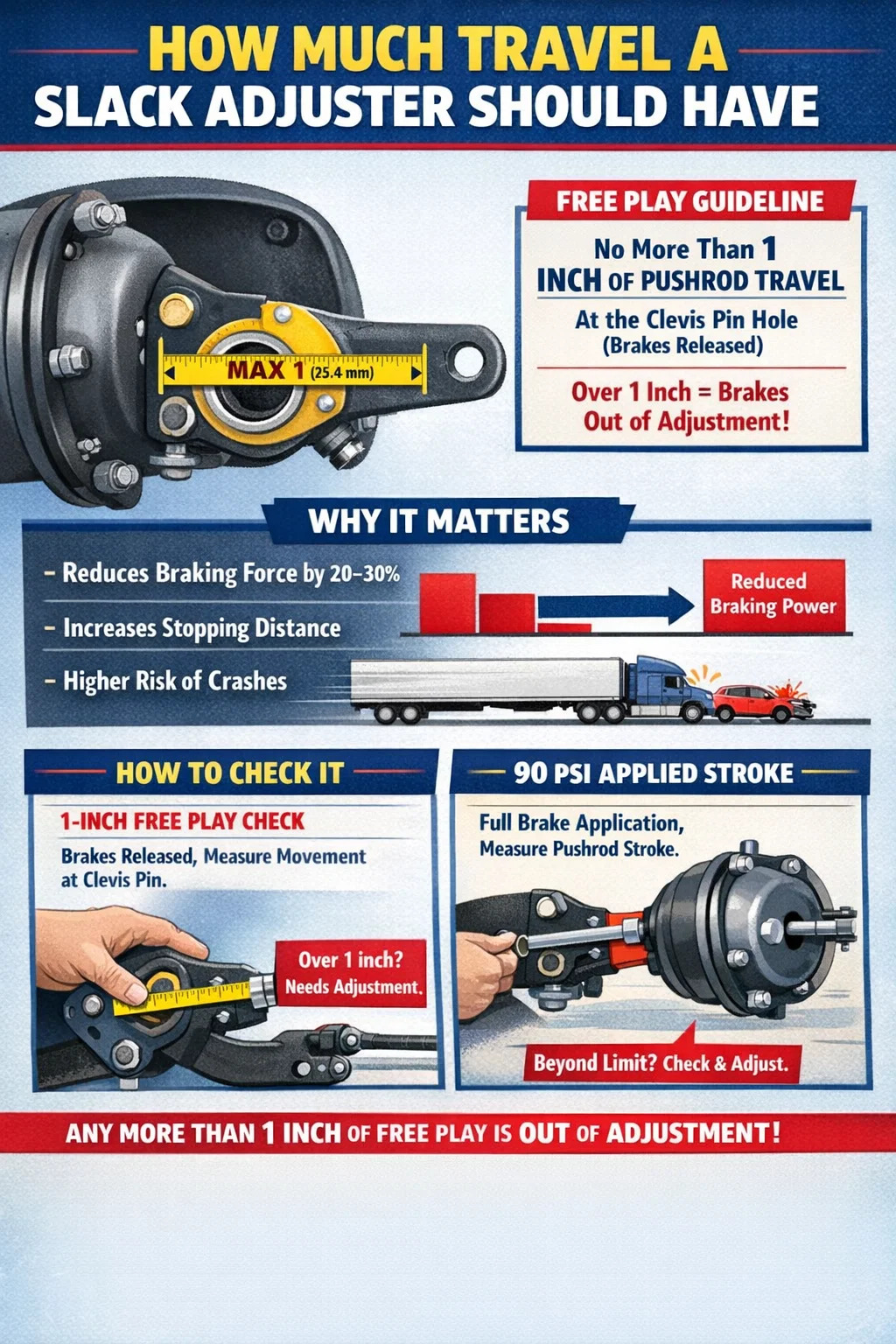

에이 느슨한 조절기 — 수동이든 자동이든 — 1인치(25.4mm) 이하의 푸시로드 이동 브레이크가 완전히 풀렸을 때 클레비스 핀 구멍에서 측정됩니다. 이는 49 CFR Part 393.47에 따라 FMCSA(Federal Motor Carrier Safety Administration)에서 정한 표준이며, 미국 도로에서 운행되는 상업용 자동차에 적용됩니다.
브레이크 작동 중에 푸시로드 스트로크가 법적 제한을 초과하는 경우 차량 서비스가 중단된 것으로 간주됩니다. 정확한 한계는 브레이크 챔버의 종류와 크기에 따라 다르지만 클레비스 핀의 1인치 자유 유격은 널리 인정되는 현장 측정입니다. 이는 적절한 조정을 나타냅니다. 해당 지점에서 1인치 이상의 이동 거리를 보이는 느슨한 조정 장치는 즉각적인 주의가 필요합니다.
슈가 드럼에 닿기 전에 푸시로드가 너무 멀리 이동하면 브레이크 효율성이 급격하게 떨어지기 때문에 이 측정은 매우 중요합니다. 한계를 약간 넘는 스트로크라도 제동력을 20~30% 줄일 수 있으며, 이는 고속도로 속도에서 정지 거리가 상당히 길어지고 충돌 위험이 높아집니다.
에이 slack adjuster is a lever arm that connects the air brake chamber pushrod to the S-cam shaft or cam brake assembly on a drum brake system. Its primary function is to convert the linear motion of the pushrod into rotational force that spreads the brake shoes against the drum. As brake linings wear down over time, a gap — or "slack" — develops between the shoes and drum. Without adjustment, the pushrod has to travel farther to take up that gap, which reduces the mechanical advantage and weakens braking force.
상업용 트럭과 트레일러에는 두 가지 주요 유형이 있습니다.
에이 common misconception is that automatic slack adjusters never need attention. In reality, 지속적으로 조정 범위를 벗어난 판독값을 표시하는 ASA는 거의 항상 기계적 문제의 징후입니다. — 마모된 클레비스 핀, 압착된 캠, 불량한 기초 브레이크 — 단순한 게으른 조절 장치가 아닙니다. 근본 원인을 찾지 못한 채 ASA를 반복적으로 재조정하는 것은 위험할 뿐만 아니라 적절한 유지 관리 관행을 위반하는 것입니다.
FMCSA는 브레이크 챔버의 크기와 유형을 기준으로 최대 허용 푸시로드 스트로크를 정의합니다. 이러한 제한은 자유 유격이 아닌 전체 브레이크 적용(90~100psi 시스템 압력)에서 측정된 스트로크입니다. 다음 표에는 표준 한도가 요약되어 있습니다.
| 챔버 유형 | 외경(인치) | 최대 스트로크 – 롱 스트로크(in) | 최대 스트로크 – 표준(in) |
|---|---|---|---|
| 유형 6 | 4.5 | 1.75 | 1.25 |
| 유형 9 | 5.25 | 1.75 | 1.25 |
| 유형 12 | 5.65 | 1.75 | 1.25 |
| 유형 16 | 6.25 | 2.00 | 1.75 |
| 유형 20 | 6.75 | 2.00 | 1.75 |
| 유형 24 | 7.06 | 2.50 | 2.00 |
| 30형 | 7.56 | 2.50 | 2.00 |
| 36형 | 8.06 | 3.00 | 2.25 |
유형 24 및 유형 30 챔버는 클래스 8 트럭 및 트랙터 트레일러에서 가장 일반적입니다. 도로변 검사 중에 이러한 스트로크 제한을 초과하면 자동으로 서비스 중단 명령이 내려집니다. 상업용 차량 안전 연합(CVSA) 지침에 따라.
느슨해진 조절기 이동을 적절하게 측정하는 데는 몇 분이 걸리지만 공기 제동 차량에 대한 가장 중요한 사전 이동 및 유지 관리 점검 중 하나입니다. 수행 방법은 다음과 같습니다.
다음은 브레이크를 풀고 차량을 안전하게 주차한 상태에서 수행되는 빠른 현장 점검입니다.
이는 대부분의 길가 검사관과 숙련된 운전자가 산책 중에 사용하는 방법입니다. 전체 브레이크 적용이나 특수 도구가 필요하지 않습니다. 단지 줄자와 트레일러나 트럭 아래에 몇 분만 있으면 됩니다.
느슨한 조정 장치가 과도한 이동을 보이는 데는 여러 가지 이유가 있으며 올바른 원인을 식별하면 올바른 수정이 결정됩니다. 조사하지 않고 단순히 재조정하는 것은 잘못된 안전감을 조성하는 지름길입니다.
수동 느슨함 조절 시스템에서 과도한 스트로크가 발생하는 가장 일반적인 원인은 마모된 브레이크 라이닝입니다. 마찰재가 마모됨에 따라 드럼과 신발 사이의 간격이 증가합니다. 수동 조정기의 경우 이는 운전자나 기술자가 브레이크를 충분히 자주 조정하지 않았다는 의미입니다. FMCSA 지침에서는 브레이크 조정 점검을 권장합니다. 25,000마일마다 또는 각 예방 정비 서비스 동안 , 둘 중 먼저 오는 것.
에이n ASA that repeatedly goes out of adjustment despite correct installation and healthy foundation brakes is likely internally defective. The one-way clutch mechanism inside the adjuster may be slipping or seized. In this case, the adjuster must be replaced — not manually adjusted, which masks the problem and may cause brakes to over-tighten and drag.
과도한 푸시로드 이동은 조절 장치 자체 이외의 문제로 인해 발생하는 경우가 많습니다. 일반적인 기초 브레이크 문제는 다음과 같습니다.
이러한 각 조건은 제동력을 생성하는 데 필요한 총 이동 거리를 증가시키며, 이는 조정 장치 자체가 올바르게 작동하는 경우에도 높은 푸시로드 스트로크 판독값으로 나타납니다.
에이 slack adjuster installed at the wrong angle will never maintain correct adjustment regardless of lining condition. The arm angle at brake release should be between 푸시로드를 기준으로 85도 및 95도 — 가능한 한 직각에 가깝습니다. 암이 너무 앞쪽이나 뒤쪽으로 설치되면 캠과 푸시로드 사이의 기하학적 관계가 변경되어 만성적인 오버 스트로크 또는 끌림 브레이크가 발생합니다.
두 가지 유형의 여유 조정 장치 모두 동일한 목적을 수행하지만 실제로 여행을 관리하는 방법은 크게 다릅니다.
| 특징 | 수동 슬랙 조절기 | 에이utomatic Slack Adjuster |
|---|---|---|
| 에이djustment frequency | PM마다 또는 필요에 따라 | 브레이크 사용 중 자체 조정 |
| 인적 오류 위험 | 높음(잊혀진 조정) | 더 낮음(0은 아님) |
| 부적합 진단 | 평소에는 안감만 입는 편인데 | 종종 더 깊은 문제를 나타냄 |
| 조정 범위를 벗어났을 때 올바른 반응 | 조정 볼트를 수동으로 돌리기 | 기초 브레이크를 검사하십시오. 필요한 경우 ASA를 교체하십시오. |
| 이후 필수 | 1994년 이전 | 1994년(신차) |
기술자를 위한 한 가지 중요한 사항: 자동 여유 조정 장치를 수동으로 해제한 다음 반복적으로 다시 조정하지 마십시오. . 그렇게 하면 내부 메커니즘이 손상되고 제대로 작동하지 않는 수동 조정 장치가 됩니다. ASA가 자체적으로 조정을 보유할 수 없는 경우 교체하십시오.
에이djusting a manual slack adjuster is a straightforward process when done correctly. Safety precautions are essential because working near brake components on a loaded vehicle carries real risk.
목표 적용 스트로크는 대략 다음과 같아야합니다. 챔버 최대 허용 스트로크의 75% . 2.00인치 제한이 있는 표준 유형 30 챔버의 경우 전체 적용 시 이상적인 스트로크가 약 1.5인치가 됩니다. 이는 법적 가장자리에서 시작하지 않고 조정 사이에 라이닝 마모에 대한 충분한 여유를 제공합니다.
조정되지 않은 느슨한 조정 장치를 갖춘 차량을 운행할 경우 규제 벌금부터 치명적인 충돌까지 다양한 결과가 발생합니다. 이는 문제가 확인되면 다음 서비스 주기까지 연기할 수 있는 유지보수 항목이 아닙니다.
FMCSA와 미국 트럭 협회 기술 및 유지 보수 협의회(TMC)의 연구에 따르면 다음과 같은 사실이 일관되게 나타났습니다. 트랙터 트레일러의 조정되지 않은 단일 브레이크는 정지 거리를 25%까지 늘릴 수 있습니다. . 여러 차축이 조정 범위를 벗어난 경우(유지보수가 지연되는 경우 흔히 발생함) 정지 거리가 40% 이상 늘어날 수 있습니다. 60mph에서 완전 적재된 80,000파운드 복합 차량은 이미 이상적인 조건에서 정지하는 데 거의 300피트가 필요합니다. 거리가 40% 증가하면 120피트가 추가되며, 이는 고속도로 속도에서 아차 사고와 충돌 사고의 차이입니다.
에이n over-adjusted brake that drags constantly — often the result of backing off a manual adjuster too little — generates excess heat in the drum. Sustained temperatures above 400°F begin to glaze linings and reduce friction coefficient. Above 600°F, drum distortion becomes possible. In either case, the effective braking force of that axle drops significantly, which the driver may not notice until emergency braking is required.
CVSA 북미 표준 검사 절차에 따라, 에어 브레이크 액슬이 4개 미만인 차량의 조정에서 단일 브레이크가 발견되면 서비스 중단 명령이 발생합니다. . 차축이 더 많은 차량에서는 임계값이 비례합니다. 차량의 경우 서비스 중단 명령은 수익 손실, 차량 견인 및 운송업체의 안전 측정 시스템(SMS) 점수 표시를 의미합니다. 위반이 반복되면 규정 준수 검토를 포함하여 FMCSA의 표적 개입이 촉발될 수 있습니다.
충돌 소송에서 문서화된 브레이크 조정 위반은 운전자와 자동차 운송업체 모두에게 심각한 책임을 초래합니다. 원고 변호사는 트럭 사고 사건에서 정기적으로 브레이크 검사 기록을 요청하며, 시정 조치 없이 조정 범위를 벗어나는 결과가 나온 이력은 증거를 손상시킵니다.
트레일러 브레이크 유지보수는 트레일러가 운송업체 간에 주인을 바꾸거나, 계절에 따라 사용되거나, 장기간 드롭야드에 있기 때문에 트랙터 브레이크 유지보수보다 덜 엄격한 경우가 많습니다. 이로 인해 트레일러 느슨함 조정 장치가 브레이크 위반의 원인이 되는 불균형적인 원인이 됩니다.
트레일러 여유 조정 장치 관리의 핵심 사항:
새로 연결된 트레일러의 운행 전 검사를 수행하는 운전자는 마당을 떠나기 전에 항상 브레이크 조정 상태를 확인해야 합니다. 에이 trailer that has been sitting for two weeks or more should be treated as suspect until measured.
작동 조건이 상당히 다양하기 때문에 느슨해진 조정기 점검에 대한 보편적인 일률적인 간격은 없습니다. 평탄한 지형에서 주간 고속도로를 주행하는 차량은 도시 배달 정류장이나 산악 운송을 자주 수행하는 차량보다 브레이크에 대한 요구가 훨씬 적습니다. 다음과 같은 일반 프레임워크는 대부분의 대규모 차량에서 사용됩니다.
운전자 작업 흐름에서 타협할 수 없는 단계로 주행 전 브레이크 스트로크 검사를 구현하는 차량은 도로변 검사 중에 지속적으로 낮은 브레이크 관련 서비스 중단 비율을 보여줍니다. CVSA의 연례 브레이크 안전 주간 시행 이벤트의 데이터는 정기적으로 다음을 보여줍니다. 브레이크 조정 위반은 모든 브레이크 관련 서비스 중단 주문의 40% 이상을 차지합니다. — 차량이 검사관을 만나기 전에 주행 전 점검으로 파악되는 카테고리입니다.
차량 유지 관리 프로그램 및 도로변 검사 데이터 전반에 걸친 경험을 통해 브레이크 조정 문제가 제대로 해결되지 못하게 하는 몇 가지 반복되는 오류가 있음을 알 수 있습니다.
이것은 가장 흔한 실수입니다. ASA가 조정에서 제외되면 기술자는 조정 볼트를 돌려 사양에 맞게 조정하고 차량을 발송합니다. 며칠 또는 몇 주 내에 브레이크가 다시 조정되지 않습니다. 주기가 반복됩니다. 올바른 대응은 ASA를 교체하고 기초 브레이크를 점검하는 것입니다 , 수동으로 조정을 추적하지 마십시오.
에이 common rationalization is that one slightly out-of-adjustment brake on a multi-axle vehicle is not a big deal. In reality, brake load sharing between axles means that an underperforming brake on one axle forces the others to compensate, accelerating their lining wear and heat buildup. It also creates yaw tendencies during hard braking, which can contribute to trailer swings.
조정 볼트를 적절하게 뒤로 젖히지 않고 너무 세게 조이는 기술자는 끊임없이 끌리는 브레이크를 만듭니다. 이는 짧은 주행 후 휠 끝이 뜨거워지고, 휠에서 타는 냄새가 나고, 라이닝과 드럼 마모가 가속화되는 현상으로 나타납니다. 또한 가벼운 주행 중에도 브레이크가 잠길 수 있으며, 특히 습하거나 미끄러운 조건에서는 위험합니다.
낮은 공기압(예: 60~70psi)에서 측정한 브레이크 스트로크 측정은 작동력이 더 낮기 때문에 90psi보다 짧은 스트로크를 나타냅니다. 이로 인해 약간 오버스트로크된 브레이크가 사양 내에 있는 것처럼 보일 수 있습니다. 에이lways verify system pressure is between 90 and 100 psi before taking a stroke measurement.
