슬랙 조정기를 확인하는 방법: 전체 가이드

확인 방법 슬랙 조절기 : 직접적인 답변

느슨해진 조절 장치를 확인하려면 브레이크를 완전히 적용하고 잡은 다음 각 브레이크 챔버에서 푸시로드 스트로크를 측정하십시오. 푸시로드 스트로크는 90~100psi의 전체 브레이크 적용 하에서 대부분의 표준 브레이크 챔버의 경우 2인치(50.8mm)를 초과해서는 안 됩니다. 스트로크가 법적 한계를 초과하는 경우 느슨한 조정 장치를 즉시 조정하거나 교체해야 합니다. 이것이 핵심 점검입니다. 다른 모든 것은 그 위에 구축됩니다.

슬랙 조절 장치는 브레이크 챔버 푸시로드와 브레이크 캠축 사이의 기계적 연결입니다. 조정 범위를 벗어나면 브레이크가 사실상 약해지고, 정지 거리가 늘어나며, 도로 검사 시 차량 운행이 중단될 수 있습니다. 제대로 점검하는 방법과 빈도를 이해하는 것은 트럭 운전자, 차량 정비사 또는 자영업자에게 매우 중요합니다.

Slack 조정자가 실제로 수행하는 작업 이해

검사 단계를 시작하기 전에 에어 브레이크 시스템에서 느슨해진 조절기의 역할을 이해하는 것이 도움이 됩니다. 브레이크 라이닝은 시간이 지남에 따라 마모되기 때문에 라이닝과 드럼 사이의 거리가 늘어납니다. 보상이 없으면 브레이크 챔버 푸시로드는 브레이크를 적용하기 위해 더 멀리 이동해야 하며 결국 제동력이 부적절해지거나 푸시로드가 유효 스트로크 범위를 초과할 정도로 이동해야 합니다.

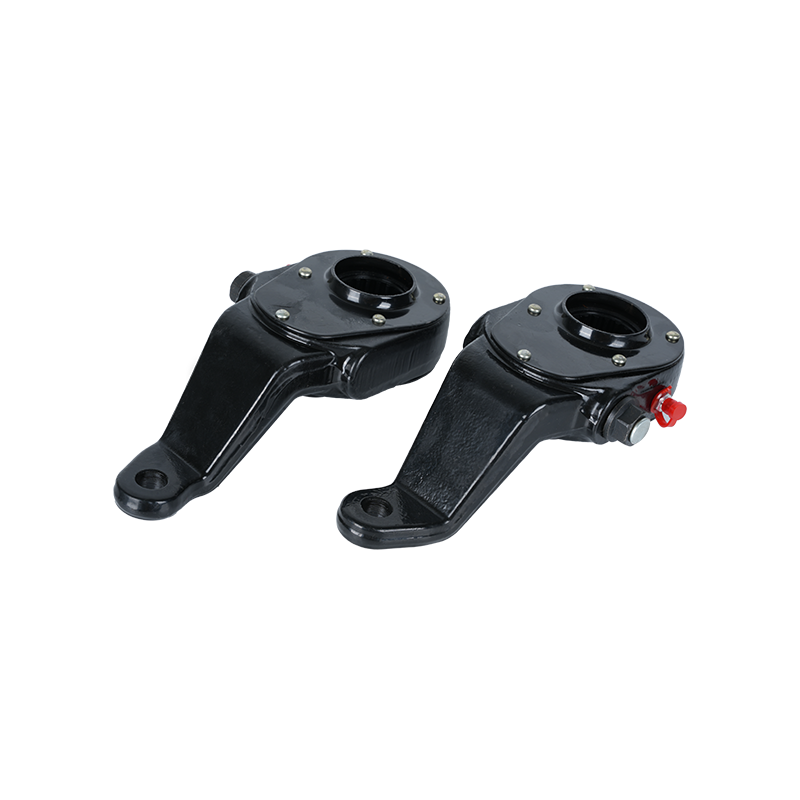

슬랙 조정기는 이러한 마모를 보상합니다. 이는 본질적으로 효과적인 제동을 위해 브레이크 슈를 드럼에 충분히 가깝게 유지하기 위해 S-캠(또는 웨지 캠)을 회전시키는 웜 기어 메커니즘이 있는 레버 암입니다. 두 가지 주요 유형이 있습니다.

• 수동 여유 조절기 — 조정 볼트를 회전하려면 렌치를 사용하여 주기적으로 손으로 조정해야 합니다. 이러한 현상은 여전히 ​​구형 차량과 일부 트레일러 축에서 발견됩니다.
• 자동 여유 조정기 (ASA) — 일반적인 브레이크 적용 중에 자체 조정되도록 설계되었습니다. 이는 FMCSA 규정에 따라 1994년 10월 20일 이후 미국의 모든 신형 공기 제동 상용차에 의무화되었습니다.

일반적이고 위험한 오해는 자동 여유 조정 장치가 스스로 조정되기 때문에 확인할 필요가 없다는 것입니다. 이것은 잘못된 것입니다. 조정되지 않은 ASA는 마모된 클레비스 핀, 불량한 캠축 부싱, 손상된 ASA 메커니즘 등 더 깊은 기계적 문제의 징후이며 단순히 수동으로 재조정하는 것은 임시 패치일 뿐입니다. FMCSA와 브레이크 제조업체 모두 제대로 작동하는 ASA는 정확한 조정을 유지해야 하므로 조정이 불가능한 ASA는 단순히 다시 조이는 것이 아니라 진단이 필요하다는 점을 강조합니다.

시작하기 전에 필요한 도구

슬랙 조정기를 점검하는 데는 값비싼 전문 장비가 필요하지 않지만 정확하고 안전한 측정을 위해서는 올바른 기본 사항이 필요합니다.

• 인치와 밀리미터로 표시된 눈금자 또는 줄자
• 푸시로드를 표시하기 위한 분필 또는 페인트 마커
• 9/16인치 또는 5/8인치 렌치(필요한 경우 수동 조정용)
• 차량의 움직임을 방지하는 바퀴 초크
• 보안경 및 장갑
• 공기 공급 - 측정을 위해 브레이크를 적용하기 전에 차량에 전체 시스템 공기압(일반적으로 90~100psi)이 있어야 합니다.

바퀴 밑이나 근처로 가기 전에 항상 바퀴에 고임목을 메십시오. 주차 브레이크가 작동된 상태에서도 검사 중에 차량을 고정하기 위해 브레이크 시스템에만 의존하지 마십시오.

단계별: 슬랙 조정기를 올바르게 확인하는 방법

1단계 - 최대 공기압 구축

차량의 시동을 걸고 공기 시스템이 최대 작동 압력에 도달하도록 기다립니다. 대부분의 에어 브레이크 시스템은 100~120psi에서 작동하며 유효한 푸시로드 스트로크 측정을 위해서는 최소 90psi가 필요합니다. 낮은 공기압에서의 테스트는 잘못된 짧은 스트로크 판독값을 제공하며 브레이크가 제대로 조정되지 않았는데도 적절하게 조정되었다고 믿게 만들 수 있습니다.

2단계 - 푸시로드가 정지 상태임을 표시

브레이크가 완전히 풀린 상태에서(페달을 밟지 않고, 안전할 경우 주차 브레이크를 꺼짐) 분필이나 페인트 마커를 사용하여 브레이크 챔버 전면에 푸시로드를 표시합니다. 이것이 제로 기준점입니다. 브레이크 적용 후 정확하게 측정할 수 있도록 표시를 명확하게 표시하십시오.

3단계 - 브레이크를 밟고 유지

두 번째 사람이 약 90psi에서 풋 브레이크를 적용하고 유지하도록 하거나, 혼자 작업하는 경우 브레이크 적용 도구를 사용하십시오. 측정하는 동안 브레이크를 완전히 적용하고 고정해야 하며, 펌핑하거나 부분적으로 적용해서는 안 됩니다. 부분적으로 적용하면 스트로크 판독이 더 짧아지고 올바른 조정에 대한 잘못된 인식이 제공됩니다.

4단계 - 푸시로드 스트로크 측정

브레이크 챔버 표면에서 분필 표시까지의 거리를 측정합니다. 적용된 푸시로드 스트로크입니다. 이 측정값을 차량의 브레이크 챔버 유형 및 크기에 대한 법적 최대값과 비교하십시오. 최대값을 초과하는 스트로크는 FMCSA 규정에 따라 서비스가 중단된 상태입니다.

5단계 - 슬랙 조절기 암 길이 확인

각 바퀴에 있는 동안 느슨한 조절 장치 암 자체도 육안으로 확인하십시오. 브레이크가 완전히 적용될 때 암은 푸시로드와 수직(대략 90도)이 되어야 합니다. 브레이크가 적용될 때 암 각도가 90도보다 훨씬 작으면 기계적 이점이 감소합니다. 즉, 푸시로드 스트로크가 허용 가능한 것처럼 보이더라도 휠의 제동력이 손상된다는 의미입니다.

6단계 - 자유로운 움직임 확인(수동 푸시 테스트)

브레이크를 푼 상태에서 느슨해진 조절 장치 암을 잡고 손으로 밀고 당겨 보십시오. 자유로운 움직임은 거의 없어야 합니다. 일반적으로 팔 끝에서 약 1인치(25.4mm)를 넘지 않아야 합니다. 과도한 유격은 클레비스 핀이 마모되었거나 연결이 느슨하거나 조정 장치 자체가 느슨해졌음을 나타냅니다. 이 테스트는 빠르며 스트로크 측정을 보기 전에 메커니즘의 전반적인 상태에 대한 느낌을 줍니다.

챔버 유형별 최대 푸시로드 스트로크 제한

최대 허용 푸시로드 스트로크는 브레이크 챔버의 유형과 크기에 따라 다릅니다. 이 값은 FMCSA 49 CFR Part 393.47에서 가져온 것이며 북미 전역에서 널리 사용됩니다. 스트로크 측정값이 이러한 제한과 같거나 이를 초과하는 경우 브레이크를 조정하거나 수리할 때까지 차량을 작동해서는 안 됩니다.

항상 특정 챔버 유형과 크기를 확인하십시오. 챔버 크기 번호는 일반적으로 챔버 하우징 자체에 찍혀 있습니다. 찾을 수 없는 경우 차량의 유지 관리 설명서나 해당 차축의 OEM 브레이크 사양을 확인하세요.

슬랙 조절 장치를 수동으로 조정하는 방법(수동형)

차량에 수동 슬랙 조정 장치가 있고 푸시로드 스트로크가 허용 범위를 벗어나는 경우 이를 사양에 맞게 되돌리는 방법은 다음과 같습니다. 이 과정은 차량을 안전하게 막고 공기 시스템을 적절하게 충전한 후에만 수행해야 합니다.

1. 브레이크 챔버에서 모든 공기압을 해제하고 주차 브레이크도 해제되어 브레이크가 완전히 꺼진 위치에 있는지 확인합니다.
2. 느슨한 조정기에서 조정 볼트를 찾으세요. 이는 일반적으로 조정기 본체 측면에 있는 정사각형 또는 육각 머리 피팅이며 때로는 고무 부츠로 덮여 있습니다.
3. 9/16인치 또는 5/8인치 렌치(조정 장치 모델에 따라 다름)를 사용하여 조정 볼트를 시계 방향으로 돌립니다. 1/4회전할 때마다 브레이크 슈가 드럼에 더 가깝게 이동합니다. 천천히 방향을 돌려 이동하면서 확인하세요.
4. 저항이 느껴지면 돌리는 것을 멈추세요. 이는 신발이 드럼에 닿는 것을 의미합니다.
5. 슈와 드럼 사이에 올바른 작동 간격을 제공하기 위해 조정 볼트를 시계 반대 방향으로 1/4에서 1/2바퀴 뒤로 뺍니다.
6. 90psi에서 브레이크를 다시 적용하고 푸시로드 스트로크를 다시 측정합니다. 대부분의 시스템의 목표 스트로크는 1.0~1.5인치(25~38mm)이며 최대 한도 내에 있습니다.
7. 브레이크를 완전히 푼 상태에서 손으로 휠을 돌립니다. 휠은 끌림 없이 자유롭게 회전해야 합니다. 끌림이 있으면 조절 장치를 약간 더 뒤로 빼십시오.

수동 느슨함 조정 장치는 예방 유지보수 간격마다 그리고 브레이크 성능이 저하될 때마다 점검해야 합니다. 일반적인 업계 권장 사항은 10,000~15,000마일마다 또는 차량 제조업체에서 지정한 대로 수동 여유 조정 장치를 검사하는 것입니다.

자동 슬랙 조정 장치 확인: 스트로크 이후에 찾아야 할 사항

자동 여유 조정 장치는 자체 조정되지만 여전히 정기적인 검사가 필요합니다. 푸시로드 스트로크 검사는 동일하게 유지됩니다. 즉, 동일한 측정 프로세스, 동일한 한계입니다. 그러나 수동 유형에는 적용되지 않는 ASA에서 추가로 검사해야 할 항목이 있습니다.

클레비스 핀 및 요크 상태

클레비스 핀은 푸시로드를 느슨한 조정 암에 연결합니다. 마모되거나 느슨한 클레비스 핀은 유격을 발생시켜 제동 효율성을 감소시키고 ASA의 자체 조정 메커니즘을 방해할 수 있습니다. 마모, 코터 핀 무결성, 클레비스 연결부의 좌우 움직임을 육안으로 검사합니다. 눈에 띄게 마모되거나 헐거워진 핀을 교체하십시오.

캠축 부싱 및 스플라인 마모

느슨한 조절 장치는 스플라인을 통해 브레이크 캠축에 부착됩니다. 캠축 부싱이 마모되면 캠축이 깨끗하게 회전하지 않고 측면 또는 반경 방향으로 움직입니다. 이러한 측면 이동은 ASA를 속여 과도하게 조정하거나 과소 조정하도록 만들 수 있습니다. 느슨해진 조절 장치 암의 끝을 잡고 브레이크가 풀린 상태에서 좌우로 움직여 보십시오. 팔 끝 부분의 측면 유격이 약 1/8인치 이상인 경우 일반적으로 캠축 부싱이 마모되었음을 나타냅니다. , 즉각적인 주의가 필요합니다.

폴 및 웜기어 메커니즘

ASA 내부에는 실제 조정 작업을 수행하는 폴 앤 래칫 또는 웜 기어 메커니즘이 있습니다. 분해하지 않고 직접 점검할 수는 없으나, ASA가 세팅 후 단시간 내에 반복적으로 조정에서 벗어나거나, 과도하게 조정되어 브레이크 끌림이 발생하는 등의 내부 고장 증상이 있습니다. 특정 휠 위치에서 이러한 패턴 중 하나가 나타나면 ASA 자체를 교체해야 할 가능성이 높습니다.

윤활 포인트

많은 슬랙 조정기에는 윤활을 위한 그리스 피팅(Zerk 피팅)이 있습니다. 그리스 종류와 간격은 OEM 사양을 참조하세요. 예를 들어 Meritor는 NLGI 등급 2 리튬 기반 그리스를 사용하여 PM 간격마다 그리스를 도포할 것을 권장합니다. 윤활이 부족한 느슨한 조절 장치는 내부적으로 더 빨리 마모되고 고착되어 적절한 자가 조절을 방해할 수 있습니다.

Slack 조정자가 실패했거나 이미 실패했음을 나타내는 신호

모든 느슨한 조정기 문제가 예정된 검사 중에 발견되는 것은 아닙니다. 운전자와 기계공은 공식적인 점검 사이에도 느슨한 조절기 문제를 직접적으로 가리키는 다음 경고 신호에 주의해야 합니다.

• 정지 거리 증가 — 차량이 평소보다 정지하는 데 눈에 띄게 더 오랜 시간이 걸리는 경우 가장 먼저 확인해야 할 사항 중 하나가 조정되지 않은 느슨한 조정 장치입니다. 조정되지 않은 휠 하나라도 제동 효율성을 크게 감소시킬 수 있습니다.
• 제동 중 차량이 한쪽으로 쏠림 — 한 쪽은 브레이크가 적절하게 조정되어 있고 다른 쪽은 그렇지 않은 경우, 차량이 더 많은 제동력으로 옆으로 쏠립니다. 이는 액슬 측면 사이의 느슨해진 조정 장치 조정의 전형적인 표시입니다.
• 브레이크 드래그 또는 휠 열 — 과도하게 조정된 느슨한 조절 장치로 인해 신발이 드럼에 너무 가깝게 유지됩니다. 이로 인해 지속적인 빛 접촉이 발생하여 열이 발생합니다. 정상적인 주행 후(급제동 후가 아닌) 휠이 만지면 뜨겁다는 것은 조정 장치가 과도하게 조정되어 브레이크가 끌린다는 강력한 표시입니다.
• 약하거나 스폰지 같은 브레이크 느낌 — 평소보다 더 많은 페달 이동이 필요하다고 느껴지거나 느리게 반응하는 것처럼 보이는 에어 브레이크 시스템은 조정 장치가 느슨해 조정 범위를 너무 벗어나 제동력이 발생하기 전에 과도한 푸시로드 스트로크가 필요함을 나타낼 수 있습니다.
• 도로 점검 중 운행 중단 위반 — FMCSA 브레이크 검사관은 레벨 1 검사의 일부로 푸시로드 스트로크를 확인합니다. 2019년 CVSA 도로변 단속 연구에서 브레이크 조정 위반은 가장 일반적인 서비스 중단 상태 상위 5개 중 하나였습니다. , 북미 상용차 OOS 주문의 상당 부분을 차지합니다. 차량에 신호가 표시되면 이미 한도를 훨씬 초과하는 느슨한 조정 장치를 사용하고 있을 가능성이 높습니다.
• 눈에 보이는 손상 또는 부식 — 조정 장치 하우징 균열, 조정 볼트 압수, 더스트 커버 누락, U자형 갈고리 및 핀의 심각한 부식 등은 모두 스트로크 측정이 여전히 한계 내에 있더라도 면밀한 검사 또는 교체가 필요한 느슨한 조정 장치를 가리킵니다.

슬랙 조정자를 얼마나 자주 점검해야 합니까?

느슨한 조절 장치 검사 빈도는 작동 유형, 차량 유형, 수동 조절 장치가 있는지 자동 조절 장치가 있는지 여부에 따라 다릅니다. 실제 분석은 다음과 같습니다.

주행 전 검사를 수행하는 운전자는 느슨해진 조절 장치 암 위치를 신속하게 육안으로 확인하고 매일 눈에 띄는 물리적 손상이 있는지 찾아야 합니다. 모든 사전 주행에서 자를 사용한 푸시로드 스트로크 측정이 필요하지는 않지만 예정된 모든 PM의 일부여야 하며 언제든지 제동 성능이 이상하다고 느낄 때마다 측정해야 합니다.

Slack 조정자를 확인할 때 흔히 저지르는 실수

숙련된 정비사라도 느슨하게 조절기를 검사하는 동안 판독 오류나 문제 누락으로 이어지는 오류가 가끔 발생합니다. 이것들은 알아 둘 가치가 있는 가장 일반적인 것들입니다.

낮은 기압에서 측정

90psi 미만의 푸시로드 스트로크를 테스트하면 실제 적용된 조건보다 스트로크 판독값이 더 짧아집니다. 측정을 시작하기 전에 항상 공기압을 확인하십시오. 많은 기계공들이 게이지를 확인하는 것을 잊어버리고 스트로크 길이를 잘못 판단하게 됩니다.

원인을 진단하지 않고 자동 슬랙 조정 장치를 수동으로 조정하기

이는 슬랙 조정기 유지 관리에서 가장 흔하고 가장 위험한 실수입니다. ASA가 조정 범위를 벗어나면 부싱 마모, 클레비스 불량, 구부러진 구성품 등 기계적으로 문제가 있는 것입니다. 수동으로 조정하고 운전해도 아무것도 해결되지 않습니다. ASA는 빠르게 조정 상태로 돌아가고 근본적인 손상은 계속 악화됩니다. 항상 근본 원인을 찾아서 해결하십시오.

개별 차축 변화 무시

조향 축 1개, 구동 축 2개, 트레일러 축 2개가 있는 차량에는 각 바퀴 위치에 느슨한 조절 장치가 있습니다. 즉, 10개 이상의 개별 조절 장치가 있을 수 있습니다. 각각 개별적으로 확인해야 합니다. 축당 하나의 바퀴를 검사하고 다른 쪽이 동일하다고 가정하는 것만으로는 충분하지 않습니다. 브레이크 마모, 도로 상태 및 기계적 마모는 휠마다 다릅니다.

프리플레이 핸드 체크 건너뛰기

많은 기계공은 푸시로드 스트로크 측정에만 의존하여 느슨한 조절기 암에 대한 수동 푸시-풀 테스트를 건너뜁니다. 그러나 마모된 클레비스 핀 및 기타 연결 문제는 여전히 안전 문제를 나타내면서도 스트로크 테스트를 통과할 수 있습니다. 손 점검은 바퀴당 약 10초가 소요되며 눈금자가 놓친 문제를 포착합니다.

수동 슬랙 조정기를 과도하게 조정함

조정 볼트를 너무 많이 돌리면 브레이크 끌림, 과도한 열 축적, 조기 드럼 및 라이닝 마모가 발생합니다. 조정 후에는 항상 브레이크를 완전히 풀고 휠을 손으로 돌려서 차량 주행 전 자유로운 회전을 확인하십시오.

슬랙 조절 장치를 조정하는 대신 교체해야 하는 경우

조정이 정답이 아니며 전체 교체가 필요한 상황도 있습니다. 차이점을 알면 시간이 절약되고 실패의 반복을 방지할 수 있습니다.

• 올바르게 설치되고 마모된 외부 구성 요소가 없음에도 불구하고 ASA는 짧은 기간 내에 반복적으로 조정 범위를 벗어납니다. 내부 메커니즘 오류, 장치를 교체하십시오.
• 조절기 하우징이 도로 잔해나 충돌로 인해 금이 갔거나 물리적으로 손상되었습니다.
• 느슨한 조절기와 캠축 사이의 스플라인 연결이 마모되거나 둥글게 되어 포지티브 구동 대신 미끄러짐이 발생합니다.
• 수동 조정기의 조정 장치는 적절한 도구와 침투성 윤활유를 사용해도 고정되어 돌릴 수 없습니다.
• 조절기 암 길이가 해당 축의 교체 사양과 일치하지 않습니다. 동일한 축에서 암 길이를 혼합하면 좌우로 제동력이 동일하지 않게 됩니다.
• 조정 장치에 그리스를 바르면 그리스가 변색되거나 물기가 있거나 금속 입자가 포함되어 있는 것처럼 부식이 내부 부품에 침투했습니다.

슬랙 조정기 교체는 복잡한 작업은 아니지만 올바른 암 길이, 스플라인 수 및 브레이크 챔버 클럭킹 위치를 원래 장치와 일치시켜야 합니다. 교체품을 설치하기 전에 항상 이 세 가지 사양을 확인하십시오. 잘못된 암 길이로 설치된 느슨한 조절 장치는 효과적인 기계적 이점을 변경하고 조정만으로는 교정할 수 없는 오버 스트로크 또는 언더 스트로크 상태를 초래합니다.

규제 상황: 이를 올바르게 하는 것이 중요한 이유

브레이크 조정은 북미 지역 상용차 규정 준수에 있어 가장 엄격하게 시행되는 측면 중 하나입니다. FMCSA 규정에 따라 브레이크 조정 위반이 있는 상업용 차량은 즉시 운행이 중단될 수 있습니다. 즉, 운전자는 현장에서 수리가 완료되거나 차량이 견인될 때까지 차량을 이동할 수 없습니다.

49 CFR 393.47에 따라 브레이크 챔버에 해당 챔버 유형 및 크기의 최대 제한을 충족하거나 초과하는 푸시로드 스트로크가 있는 경우 차량 서비스가 중단됩니다. 유예 여유가 없습니다. 한도는 서비스가 중단됨을 의미하며 한도에 접근하지 않음을 의미합니다. 따라서 한계에 거의 미치지 못하는 것이 아니라 한계 내에 있는 스트로크 측정을 목표로 삼는 것이 특히 중요합니다.

연방 규정 외에도 브레이크 조정은 사고 책임에 직접적인 영향을 미칩니다. 상업용 차량과 관련된 충돌 조사에서 브레이크 검사 및 유지 관리 기록은 가장 먼저 검토되는 문서 중 하나입니다. 적절하고 문서화된 Slack 조정자 점검 및 조정 이력은 실사를 입증합니다. 기록이 부족하거나 반복적으로 조정 범위를 벗어난 상태를 보여주는 기록은 소송의 책임 결과에 큰 영향을 미칠 수 있습니다.

상업용 차량 안전 연합(CVSA)은 정기적인 도로 단속 행사를 실시하며, 가장 눈에 띄는 행사는 연례 브레이크 안전 주간이며, 이 기간 동안 검사관은 브레이크 조정 및 상태 위반을 구체적으로 조사합니다. 2022년 CVSA 브레이크 안전 주간 동안 검사관은 검사를 받은 상업용 차량의 약 13%를 브레이크 관련 위반으로 인해 운행을 중단했습니다. — 이는 해마다 지속적으로 일관되게 유지되는 수치로, 이것이 여전히 광범위한 차량 유지 관리 문제로 남아 있음을 나타냅니다.
